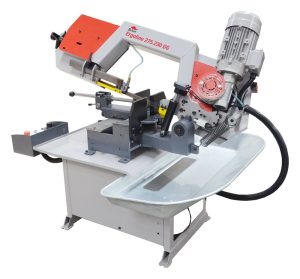

Ergoline 275.230 DG
| Скала | плътно ф Ø (mm) | Правоъгълник (mm) | Плоско (mm) | Квадрат (mm) |
|---|---|---|---|---|
| 0° | 230 | 275 × 155 | 250 × 200 | 200 × 200 |
| 45° right | 185 | 190 × 100 | 170 × 175 | 170 × 170 |
| 60° right | 115 | 115 × 95 | 115 × 95 | 95 × 95 |
| 45° left | 170 | 190 × 90 | 100 × 200 | 145 × 145 |
| Режим | Manual (gravity) |
|---|---|
| Най-малък диаметър | Ø 10 mm |
| Точност | ± 0.1 mm / 120 mm |
| Най-късо отрязано парче | 20 mm |
| Скорост отрезна лента | 35 / 70 m/min |
| Размер лента | 2720 × 27 × 0.9 mm |
| Drive | 1.1 kW, 3 × 400 V / 50 Hz |
Размери машина
| Дължина | 1775 mm |
|---|---|
| Ширина | 1190 mm |
| Височина | 1610 mm |
| Работна височина | 740 mm |
| Тегло | 310 kg |
-

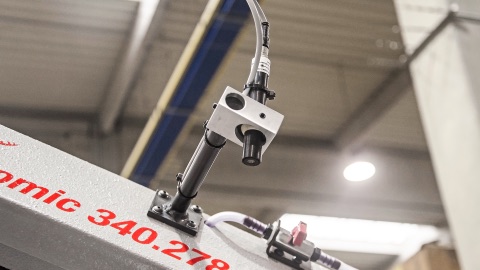

- Лазер – проктира линията на рязане
-

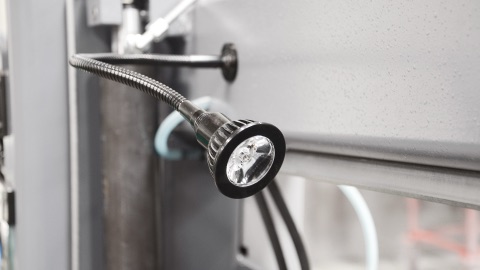

- Халогенна лампа
-

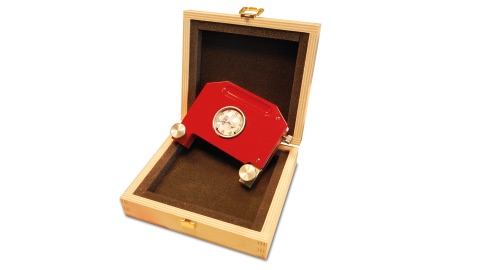

- Тензометър – измерва опън на лентата
-

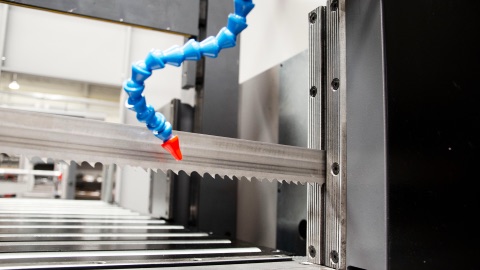

- Охлаждане

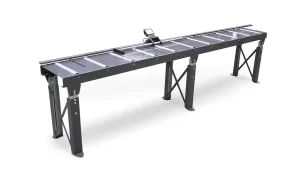

Препоръчителна система
System M · препоръчва се M330
- Ролки със ширина 330 mm;
- Товароподемност 150 kg/m;
- Ограничител на материала: MA / MRA / MNCA;
Вижте всички видове ролкови пътища:
Препоръчва се за максимална ширина на материал 275мм, за правилната конфигурация, моля свържете се с нас.
Изпратете ни Вашето запитване тук: info@aton.bg
Ergoline е средно голяма, гравитационна (с падащо рамо) лентоотрезена машина, съчетаваща висококачествена конструкция и атрактивна цена. Завареното режещо рамо, използващо лента с ширина 27 мм и задвижвано от двускоростен двигател с мощност 1,1 kW (скорост на лентата 35 / 70 м/мин) и надежден червячен редуктор, осигурява прецизно рязане на стомана. Рамото позволява плавно завъртане в диапазона от -45° до +60° за рязане под ъгъл, а въртящата се платформа с прорез за лентата, гарантира правилното ѝ водене по време на рязане под ъгъл.
Детайлът се фиксира чрез бързо затягащо менгеме, което може да се премества от лявата към дясната страна при рязане под ъгъл. Системата за ръчно обтягане на лентата включва електронен контрол, който спира машината при неправилно напрежение или скъсване на лентата, а постоянно въртяща се стоманена четка поддържа лентата чиста по време на целия процес на рязане. Всички бутони за управление са разположени на панел, монтиран директно върху основата на машината.
Основни характеристики:
Заварено режещо рамо, лента 27 мм;
Двускоростно задвижване (35 / 70 м/мин);
Диапазон на рязане под ъгъл: от -45° до +60°;
Въртяща се платформа с прорез за лентата;
Тристранни твърдосплавни водачи (с един регулируем блок);
Електронен контрол на обтягането на лентата;
Подвижно менгеме за бързо затягане;
